VarianteX® FWA / Akustaplan® - Akustik
|

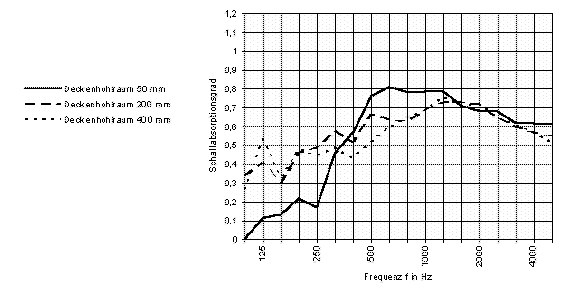

| VarianteX® FWA Normalstruktur |
|
| Fugenloses Wilhelmi - Decken- und Wandsystem, Trägerplatte VarianteX® FWA, Oberflächenbeschichtung mit
Wilhelmi-Akustikputz, Körnung K 3.0. |
 |
Frequenz f |
as,m |
125 Hz |
250 Hz |
500 Hz |
1000 Hz |
2000 Hz |
4000 Hz |
Hohlraum 50 mm |
0,63 |
0,08 |
0,12 |
0,73 |
0,80 |
0,64 |
0,52 |
Hohlraum 200 mm |
0,62 |
0,46 |
0,48 |
0,64 |
0,65 |
0,67 |
0,52 |
Hohlraum 400 mm |
0,59 |
0,49 |
0,43 |
0,50 |
0,68 |
0,65 |
0,53 |
|
|

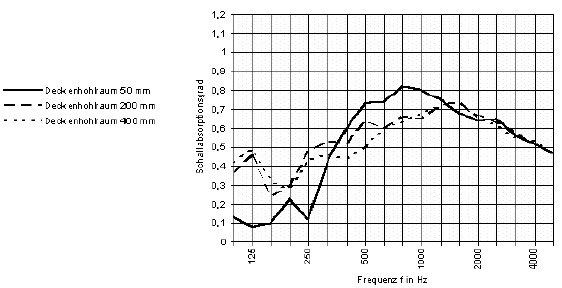

| VarianteX® FWA Normalstruktur
gescheibt |
|
| Fugenloses Wilhelmi - Decken- und Wandsystem, Trägerplatte VarianteX FWA,
Oberflächen-beschichtung mit Wilhelmi-Akustikputz, Körnung K 3.0, zusätzlich
abgerieben. |
 |
Frequenz f |
as,m |
125 Hz |
250 Hz |
500 Hz |
1000 Hz |
2000 Hz |
4000 Hz |
Hohlraum 50 mm |
0,65 |
0,11 |
0,17 |
0,76 |
0,79 |
0,68 |
0,62 |
Hohlraum 200 mm |
0,64 |
0,41 |
0,49 |
0,67 |
0,69 |
0,72 |
0,57 |
Hohlraum 400 mm |
0,60 |
0,54 |
0,45 |
0,52 |
0,69 |
0,72 |
0,57 |
|
|

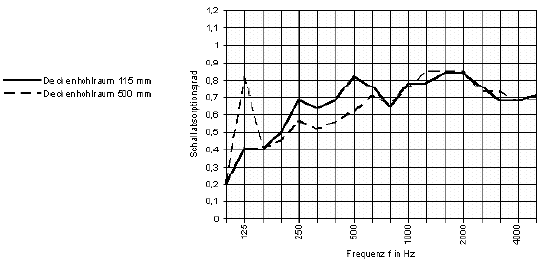

| VarianteX FWA Feinstruktur |
|
| Fugenloses Wilhelmi - Decken- und Wandsystem, Trägerplatte VarianteX FWA,
Oberflächenbeschichtung mit Wilhelmi-Akustikputz, Körnung K 1.5. |
 |
Frequenz f |
as,m |
125 Hz |
250 Hz |
500 Hz |
1000 Hz |
2000 Hz |
4000 Hz |
Hohlraum 115 mm |
0,75 |
0,41 |
0,69 |
0,82 |
0,78 |
0,84 |
0,68 |
Hohlraum 500 mm |
0,70 |
0,82 |
0,57 |
0,62 |
0,76 |
0,85 |
0,68 |
|
|

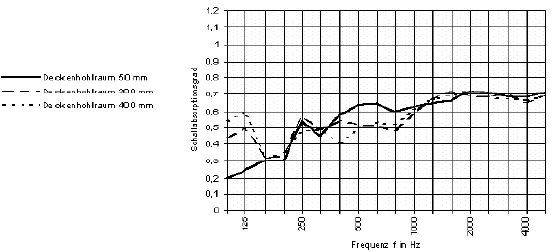

| Akustaplan FWA Filigranstruktur |
|
| Fugenloses Wilhelmi - Decken- und Wandsystem, Trägerplatte VarianteX FWA,
Oberflächenbeschichtung mit Wilhelmi-Akustikputz, Körnung K 1.0 (möglich auch 0,5-0,7) |
 |
Frequenz f |
as,m |
125 Hz |
250 Hz |
500 Hz |
1000 Hz |
2000 Hz |
4000 Hz |
Hohlraum 50 mm |
0,61 |
0,25 |
0,54 |
0,64 |
0,63 |
0,72 |
0,68 |
Hohlraum 200 mm |
0,58 |
0,50 |
0,57 |
0,52 |
0,59 |
0,69 |
0,65 |
Hohlraum 400 mm |
0,56 |
0,60 |
0,48 |
0,50 |
0,61 |
0,73 |
0,66 |
|
|
